金屬支架的打磨和拋光
金屬支架打磨的作用
義齒制作完成后需要經過開圈、噴砂、粗打磨、精細打磨、噴砂、電解、拋光、上亮、調適等多個步驟才能戴入工作模型，最終交予醫生進行臨床試戴。在這個過程中，打磨拋光的效果至關重要。打磨可以讓不平整的表面變的平整，去除高點，修整形態，使修復體形態更加自然。拋光則可以去除打磨時留下的劃痕和原有的不規則表面，使修復體表面呈現光澤，增加美觀舒適性，提高修復體表面光澤度，減少菌斑積聚，延長修復體壽命。應用優質材料可以增強金屬支架打磨效果。我們在使用日本松風打磨材進行金屬支架的打磨和拋光過程中積累了一系列操作技巧，和大家共享。
打磨拋光材簡介
開圏后需要對鑄件進行切削。松風技工用鎢鋼磨頭采用高純度炭化鎢粉末經加壓燒結成型，具有極高的硬度以及優秀、持久、鋒利的切削性能，可廣泛應用于硬石膏、超硬石膏、義齒基托樹脂、超硬符合樹脂、環氧樹脂以及鈷鉻合金、鎳鉻合金、貴金屬等所有齒科用鑄造合金的切削。打磨材是指那些固定在特殊軸柄上的磨頭，由一些相似大小的特殊顆粒通過粘結劑粘結而成。可以由陶瓷、有機材料、鎂或金屬等不同材料構成，然后將這些特殊顆粒和粘結劑按一定比例混合在爐內加壓燒結而成。拋光器械是指固定軸柄或無軸柄的旋轉器械，由橡膠或硅材料混合拋光材料制成。傳統的拋光方法是運用羊皮圓盤，或棉布制圓盤或油氈輪，而且必須使用特制的拋光馬達。這種傳統的方法具有很多缺點， 技師在拋光時必須不斷地調整體位，還要處理飛濺出來的拋光膏而且浪費時間；在病人口腔內進行拋光的醫生們更明白在口內使用拋光膏帶來的不便和窘境。松風的硅制拋光器械是傳統拋光器材的替代品，它內含有拋光膏，效果卓著，令人信服，使用方便，清潔，節省時間，病人舒適。松風拋光程序幾乎能夠解決所有拋光問題，每一種拋光系統通過一種或兩種材料的拋光就可以獲得卓越的效果。

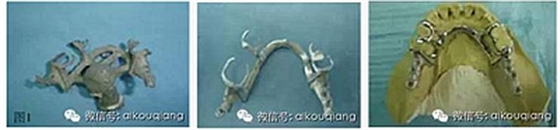

支架的修形打磨方法
修形打磨材料的選用：金屬支架修形可選用松風的粉色砂石、白色砂石以及鎢鋼磨頭B型磨頭，適合大面積修整使用，鎢鋼磨頭DF型則適合細微部的調整。打磨時可選用硬質硅橡膠磨頭/輪，含有高質量打磨沙礫，用于拋光鎳鉻合金及其它合金，其中黑色的磨頭用于修整和預拋光，棕色的用于拋光，拋光磨頭有輪狀，子彈型等多種形態。棕色砂石用于研磨非貴金屬，粉紅色砂石用于研磨半貴金屬，白色砂石用于研磨半貴及貴金屬。
打磨原則
1.由粗到細。
優質的鈷鉻合金有良好的抗腐蝕性，是基于表面上有一層非常堅硬的氧化膜，此氧化層是由鉻形成的。噴砂時應該注意，空氣壓力最多可以調到6-8 巴，采用的噴砂材料應為中等力度（110 ），鑄件離噴嘴的距離應為8-10 ㎝ ，碎粉型噴砂材料對鑄件表面的損耗最小。
2.打磨壓力要輕，速度要快。
軸式手機的轉速不得超過12000轉/分，加工壓力不應大于500克。一般來講，我們進行的是干式打磨。當我們無意識提高轉速時，這對工具和鑄件都是有害的，當轉速超過規定轉速，就會影響打磨效果。
3.打磨方向盡量與支架局部的方向軸一致，工具在使用時一定要有支點。
打磨拋光的步驟

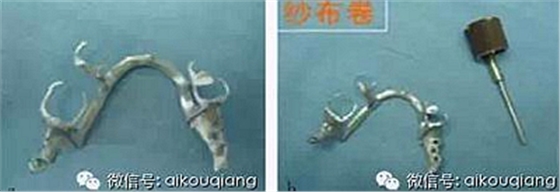

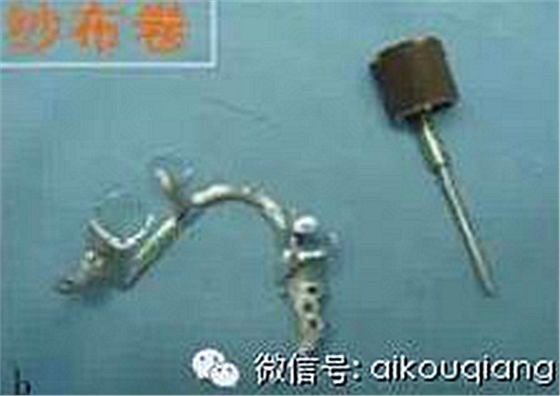

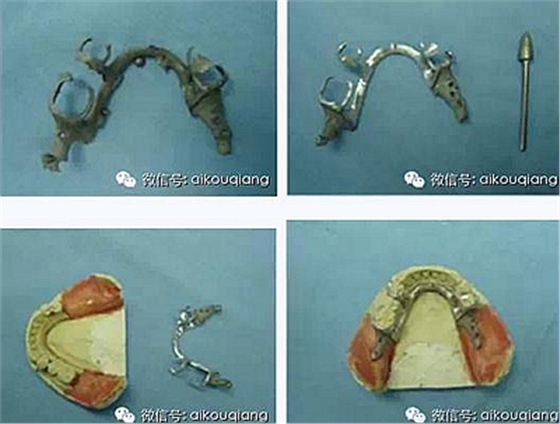

義齒支架需要經過粗磨、電解拋光及細磨的處理過程才能達到臨床應用的要求。首先進行粗磨。粗磨即磨平，以各種磨平器材（各種金剛石磨頭、石針、砂輪、砂紙圈、橡皮輪）在適當的壓力和速度下，磨除鑄件表面的不平整。
粗磨之后進行電解拋光。電解拋光電解拋光（electrochemical polishing 簡稱ECP）是利用適當電流密度下金屬表面凸點在電解液中發生陽極溶解的原理進行拋光的一種加工技術。將鑄件掛在電解液中的正極上，置于電解槽中。通電后鑄件表面被電解熔化，熔解的金屬和電解液形成一層粘性薄膜，覆蓋在鑄件高低不平的表面上。
電解拋光機主要構造包括容納電解液并控制溫度的槽、可控制直流電源電路和用鉛、不銹鋼等耐電解液腐蝕的導電材料制作的陰極（接直流電源的負極）等。在使用電解拋光機時要注意，在電解槽內注入適量電解液（一般以硫酸、磷酸為基本成分）并控制溫度條件（一般為60～70°C），將被拋光的工件作為陽極接直流電源的正極，與負極板保持一定距離浸入電解液中，視鑄件大小調整電流強度，在適當電壓和電流密度條件下通電一定時間，工件表面上的微小毛刺溶解，逐漸成為平滑光亮的表面。對于修復體的細小凸出構件（如卡環等）應在電解拋光前作絕緣保護，以免被過度溶解而導致損壞。
鑄件電解拋光注意事項：
1. 電解拋光前，要進行光潔噴砂處理，處理時注意壓力不得超過3-4巴；
2. 噴沙之后，鑄件表面比以前更光滑，所有棱角都變得圓潤。在進行這種光潔噴砂處理時，鑄件的表面不被侵蝕，也就是說材料不損失;
3. 把電解液注入電解槽內，加熱預熱至60~70℃。再把被拋光的鑄件掛在正極，正負極相距3~125px電流密度調到150~400mA/c㎡,電解時間2~5分鐘。從槽內取出鑄件，用熱水清洗干凈，再放入70~80℃的10%氫氧化鈉溶液中處理十分鐘，以中和鑄件上殘留的電解液，然后用流水沖洗、干燥。鑄件經電解拋光后，其表面高度光亮、美觀;
4. 支架在進入電解液之前，必須把支架擦干，因為水分對硫酸型電解液有害；
5. 在電解拋光時，卡環比義齒拋光得快，精密度會下降；
6. 當工作溫度約為50℃時，電解液的效果最好；
7. 電流強度和義齒支架的表面大小有關，所以我們建議用兩個階段進行電解；
8. 報廢的電解液不應直接倒入下水道中，而先進性中和處理。
電解拋光之后需要對支架進行細磨即拋光。高亮度拋光又稱鏡面拋光，使義齒支架各組成部分應達到的最佳狀態。從衛生角度上看，進行高亮度拋光之后牙垢不容易在精細拋光的義齒上積累，患者容易清洗。另外高度度拋光使義齒的美觀效果得以大幅提高。
金屬材料的支架用打磨材調整后失去光澤，牙科醫師和技工需要用拋光材進行拋光。一種方法是使用拋光膏和拋光輪，另一種方法就是使用松風公司的棕、綠、淺綠色硅橡膠磨頭系列拋光材。棕色磨頭用于研磨表面，使其光滑，粗拋光，接下來使用綠色磨頭細拋光，最終使用淺綠色的磨頭(軸柄帶黃色柄環)行更精細拋光。

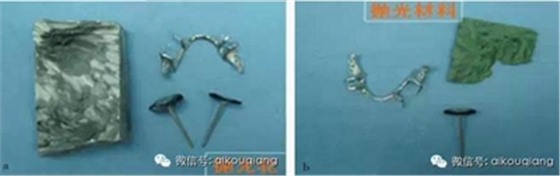

拋光膏和拋光輪的使用方法
硅橡膠磨頭的使用方法

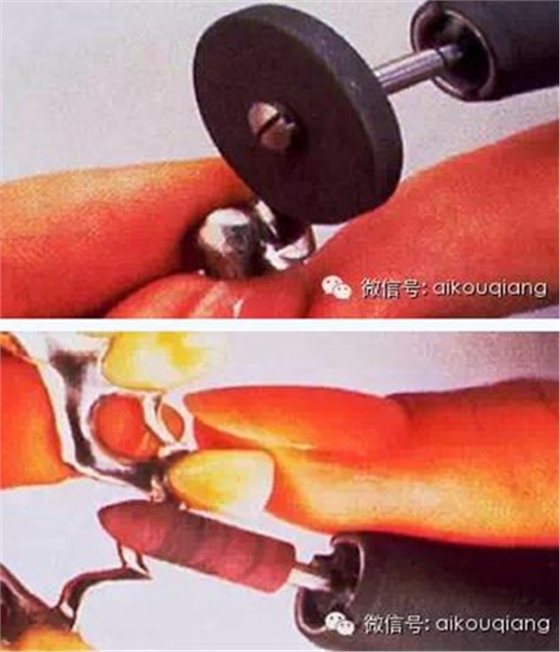

非貴金屬用硬質硅橡膠磨頭 / 輪，含有高質量打磨沙礫，用于拋光硬的合金，鎳鉻合金及其它合金，黑色的用于修整和預拋光，棕色的用于拋光，有輪狀，子彈型等多種形態。

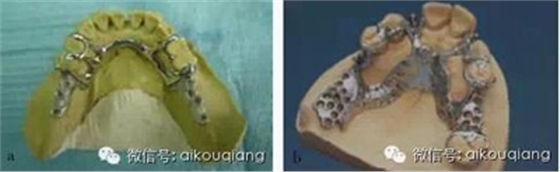

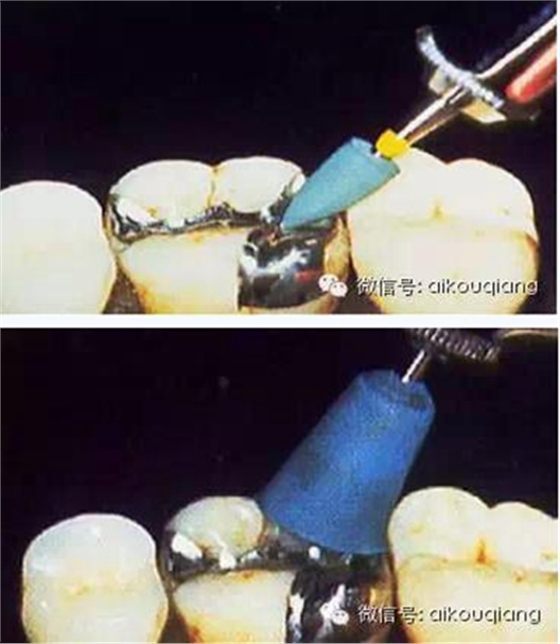

貴金屬硅橡膠磨頭，快速的拋光金合金或其它鑄造合金，無須使用拋光膏或滑石粉—因其內含高質量的拋光粒子，棕色用于初拋光，綠色用于細拋光，淺綠色（柄上有黃帶）用于精細的最終拋光，有多種形態，細小橡皮頭用于咬合面窩溝，杯狀用于鄰接面和咬合面的拋光。支架細磨拋光完成之后進行清洗及最終檢查，就可以在模型上就位。
在支架打磨拋光過程中常會出現一些問題，最常見的是支架的變形、折斷。支架打磨過程中引起的變形可使支架和模型不貼合，某些倒凹或組織面磨除過多也可引起與模型的不貼合，不管是支架變形引起的還是打磨過多造成的均需要重新制作。
有些支架打磨拋光后表面還是較為粗糙，可能是打磨拋光的順序不對，沒有按照打磨拋光原則來進行，也可能是選用的打磨拋光工具不合適。出現這種情況時應按照打磨拋光的原則重新進行打磨拋光。
在對支架進行拋光的過程中，使用松風的貴金屬及非貴金屬拋光套裝，按照其操作流程進行處理，簡便且可得到最佳的效果。貴金屬拋光套裝專門用于貴金屬的拋光與精拋光，該套裝包含六支棕色磨頭，三支綠色磨頭及三支超精細綠色拋光磨頭。非貴金屬調整套裝專門設計用于椅旁調整和拋光鎳鉻合金與鈷鉻合金。該套裝有十支技工室用白色砂石用于調整修形，兩支硬質硅橡膠磨頭用于打磨與拋光，該套裝不僅適用于技工室對支架進行處理，也適用于臨床醫生椅旁操作，是口腔醫生的得力助手。
支架義齒在活動義齒的修復中應用的越來越多，金屬支架的打磨拋光技術也越來越值得關注。正確的金屬支架處理方法及優質的打磨拋光材料必會帶給你事半功倍的效果。
來源：口腔醫學網
