轉：口腔精英
嵌體是一種嵌入牙體內部，用以恢復缺損的牙體形狀和功用的修復體或冠內修復體。與銀汞合金充填相比，鑄造嵌體的機械功能優秀。若用樹脂、烤瓷做的嵌體比擬美觀。
嵌體適用于以下狀況：
1.各種嚴重的牙體缺損已觸及牙尖、切角、邊緣嵴及頜面，不能運用普通的資料充填修復者。
2.因牙體缺損的鄰接不良，需恢復鄰面接觸點者。
3.做固定橋的固位休（特別是基牙已有齲洞者）。但青少年的重生恒牙和乳牙，因其髓角地位高不宜做嵌體，以免操作牙髓。
（一）臨床上可以采用充填法修復的牙體缺損準繩上都可以采用嵌體修復。但與充填體相比，嵌體還具有以下優越性：
1 ．可以更好地恢復咬合接觸關系。
2 ．可以更好地恢復鄰面接觸關系，恢復正確的鄰面接觸點的部位、大小、松緊等。
3 ．合金嵌體具有更好的機械功能，能抵抗各種外力而不呈現變形、折裂等。
4 ．瓷嵌體和樹脂嵌體具有更好的美學功能。
4 ．乳牙嵌體修復術僅適用于乳磨牙。
【操作程序及辦法】
1．需求時做部分麻醉。
2．去除軟化牙實質。
3．制備洞型做預防性擴展。

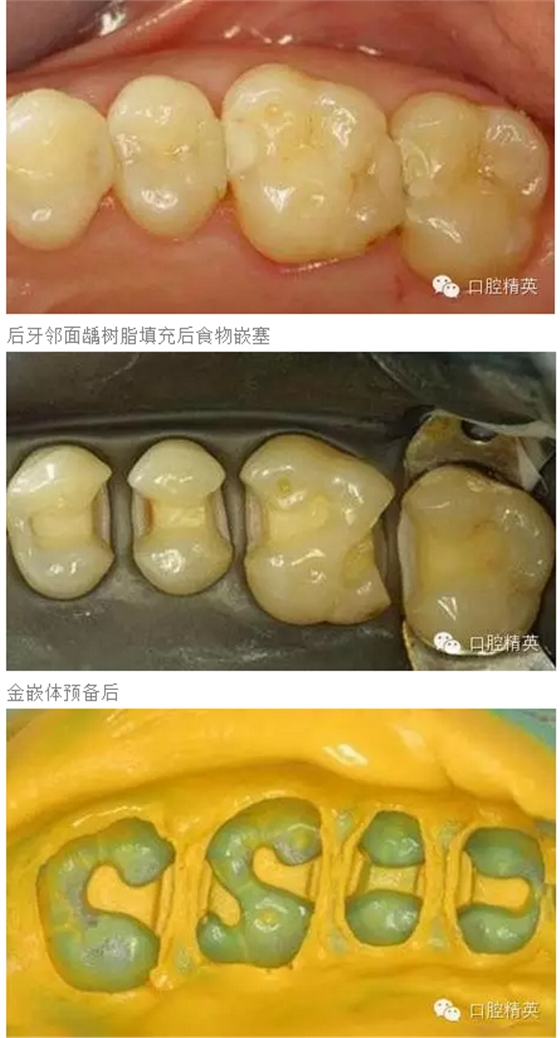

(1)在去凈腐質的前提下，嵌體窩洞不能有倒凹，根本要求是“底平壁直”，洞角圓鈍，洞壁可稍外展（外展角度下面內容細分）。洞型呈底平壁直，若局部過深近髓處，可用墊底處置成底平，不用強求拉平，以免穿髓。
(2)線角制備成圓鈍形。金屬嵌體窩洞邊緣要制備洞斜面，維護洞緣單薄的釉質，增加邊緣密合度，預防微滲漏，合面的洞斜面應深及釉質的全長，金屬嵌體洞緣斜面要求與洞壁呈30—45度。
(3)各軸壁問互相呈平行狀，可稍外展7。左右。
(4)洞型無倒凹。瓷嵌體要求合面最低預備深度不能低于1。5毫米，峽部最小寬度不低于2毫米；金屬嵌體要求峽部大于1。5毫米，咬合面厚度1。5-2。5毫米；金屬嵌體更傾向于洞形固位，而瓷嵌體/超瓷嵌體更趨向于粘接固位；洞壁外展角度金屬嵌體要求在6度以內，瓷嵌體建議在6-10之間；瓷嵌體牙齒外表洞壁與臨面的張角度瓷嵌體要求為約為90度，而金屬嵌體要求大于60度；當剩余牙壁組織厚度低于1。5毫米時，瓷嵌體預備要求預防性的降低牙尖高度；瓷嵌體要求合面最狹隘處要大于牙體頰舌頸寬度的二分之一。
(5)如剩余牙體組織較單薄，特別是后牙近中合遠中（MOD）嵌體，嵌體設計最好掩蓋整個合面的高嵌體，以防剩余牙體組織折裂。
(6)鄰面洞緣線最好要分開接觸點，位于自潔區。關于窩洞過深，近髓的狀況需求進行護髓墊底或建核
4．取模和灌注任務模。用印模膏、硅橡膠印模資料結合取模，或用藻酸鹽印模資料、瓊脂印模資料結合取模。用硬石膏灌注任務模。
5．窩洞用氧化鋅丁香油粘固劑或牙膠暫封，后者用于失活牙髓牙。
6．嵌體的制造。
(1)銀合金嵌體的制造
①在任務模上用鑄造蠟制成嵌體的熔模(蠟形)，需與洞型密合，有良好的咬合、鄰接的關系和解剖形狀。
②在蠟形上安插鑄道，固定在坩堝成形座上。
③用中低熔合金鑄造包埋資料包埋、去蠟，用銀合金資料鑄造。

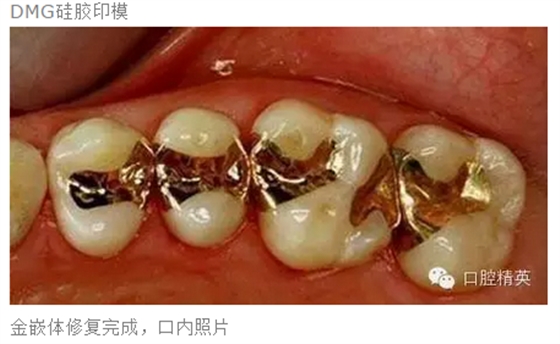

④所獲嵌體鑄件在任務模上試合，稱心后拋光，粘固于窩洞內。
(2)復合樹脂嵌體的制造
①在任務模上涂布別離劑，分層填塞經比色選用的樹脂，分層在光熱聚合器內固化。
②層與層之間涂粘結劑。
③按解剖形狀、咬合關系、鄰牙間接觸關系雕琢嵌體外表形狀。
④嵌體固化后打磨拋光。
⑤經隔濕、75％乙醇溶液消毒、吹干后用粘結劑粘固。
⑥再次檢查咬合關系，必要時做調合。
7. 依據不同狀況選擇適宜的粘結劑，
①合金嵌體可以選擇樹脂增強型玻璃離子水門汀/玻璃離子水門汀/化學固化型樹脂粘結劑；
②超瓷/纖維超瓷嵌體應選擇樹脂水門汀；
③瓷嵌體可以選擇化學或雙固化復合樹脂粘結劑/樹脂增強型玻璃離子水門汀
樹脂嵌體牙體外表粘接前處置的問題：

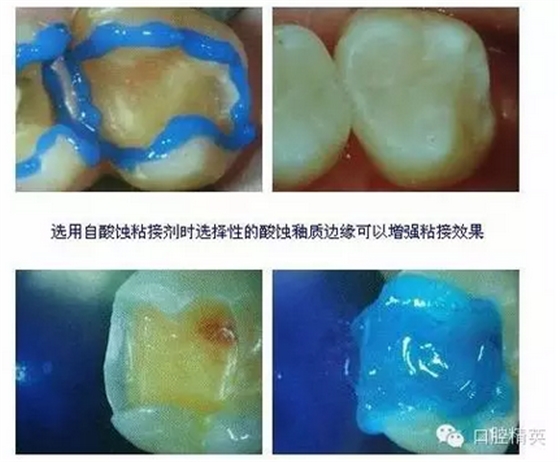

牙面處置依據狀況可以選擇自酸蝕/全酸蝕粘接劑，假如選擇自酸蝕劑，為了進步粘接力可以對預備窩洞釉質邊緣進行酸蝕，然后選擇適宜的自酸蝕粘接劑進行永世粘固；假如選擇全酸蝕粘接劑，則要嚴厲控制酸蝕時間（15—20秒），徹底沖凈酸腐蝕劑，濕性粘接等，防止招致牙髓敏感癥狀。光照要留意對修復體與窩洞邊緣各個面進行長時間照射，各個邊緣面（包括頰舌邊緣）應用強光（800mW/cm2)照射30秒兩次，照射進程中后段為了防止產熱刺激牙髓，可以運用************/助手應用注射器少量噴水進行冷卻。
8.預備車針選擇
1.降低合面及功用尖斜面——鈍頭金剛砂車針/171L鋼鉆；
2.合面外形線預備/臨面箱型預備——170L號鋼鉆；
3.邊緣脊/臨面箱型預備——169L鋼鉆；
4.峽部預備/合肩臺預備——171L鋼鉆；
5.軸面洞斜面/齦洞斜面/峽部斜面——火焰狀金剛砂車針；
6.洞緣斜面拋光——火焰狀鎢鋼車針；
9.試戴修復體
留意察看修復體的就位狀況，邊緣密合度，咬合狀況，瓷嵌體/超瓷嵌體要留意顏色匹配。
【留意事項】
1．嵌體修復術所去除的牙體組織相對較多，且嵌體需一定的厚度，牙體制備應留意防止穿髓。
2．結合印模資料取?？杉訌娙蝿漳５臏蚀_度。
3. 青少年的恒牙和兒童的乳牙，因其髓角地位高，不宜做嵌體，以免損傷牙髓。
4. 合面缺損范圍小而且表淺，不宜用嵌體修復。
5. 牙體缺損范圍大，殘留牙體組織抗力形差，固位不良者。
6. 前牙缺損慎用金屬嵌體修復。
