口腔印模是用于記錄或重現口腔組織外形以及關系的陰模。取制口腔印模時選用的材料稱為口腔印模材料 (oral impression material)?？谇挥∧５闹迫?，是口腔修復工作中的首次工序，其質量直接關系到最終的修復效果。本文詳細介紹藻酸鹽類印模材料相關知識。
一、藻酸鹽類印模材料特點
彈性不可逆水膠體印模材料
流動性、彈性、可塑性
與模型材料不發生化學變化
尺寸變化不大
使用方便
價格低廉
國內應用最廣泛
ThemeGallery is a Design Digital Content & Contents mall developed by Guild Design Inc.

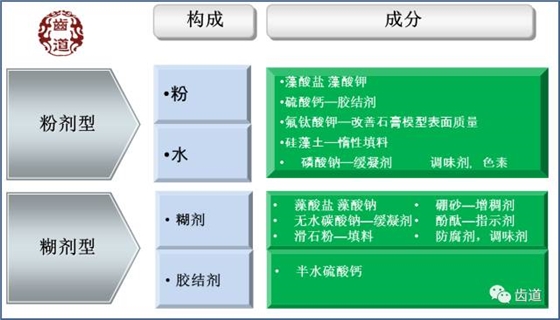

一）藻酸：無水D-甘露糖醛酸的聚合體

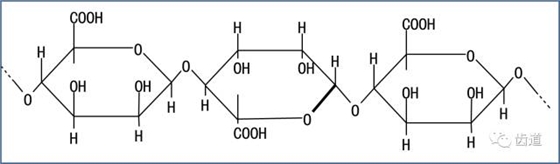

D—甘露糖醛酸結構式
D—甘露糖醛酸結構式
二）藻酸鹽：藻酸與堿反應 NaOH/KOH
1、與水反應 溶膠
2、溶膠黏稠與分子量成正比
3、加入輔助材料

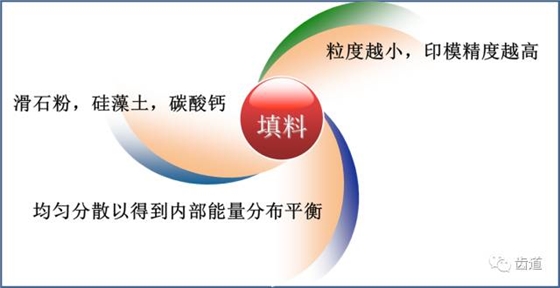

三）填料

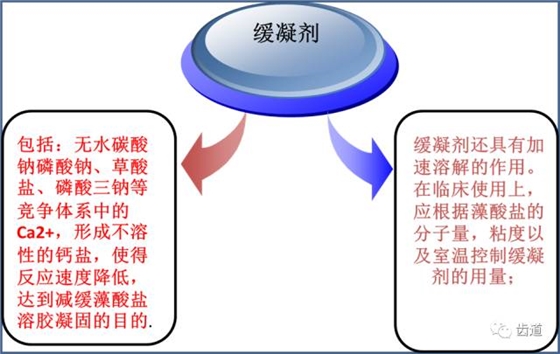

四）緩凝劑

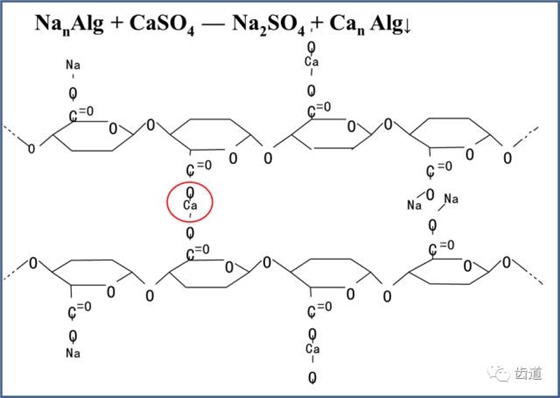

Na2CO3+CaSO4→Na2SO4+CaCO3↓

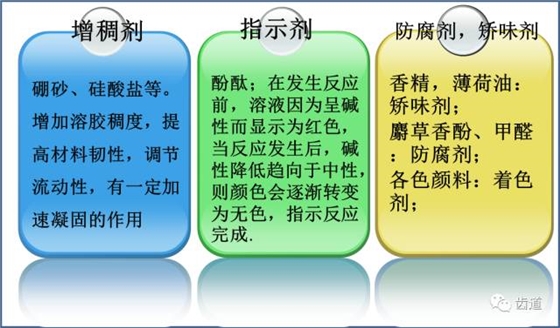

五)、其它成分
一）凝固時間
1、指材料開始調和直至獲得必要彈性以便分離取下模型的時間
2、快凝型印模材料：工作時間不小于 45s, 凝固時間1～2 min
常規型印模材料：工作時間不小于 60s, 凝固時間2～4.5 min
調和后都必須放在托盤內并迅速取模；
3、ADA標準規定室溫20~22度，藻酸鹽印模材料的凝固時間為2-5分鐘。 * 影響凝固時間的因素： 1、緩凝劑的添加量 2、調和材料混合比例 — 膠結劑比例 水粉比 3、溫度 — 臨床工作中可通過改變溫度的方法來調整印模材料的凝固時間
二）流動性、彈性及強度
尺寸穩定性
1、藻酸鹽在調拌合適時在溶膠狀態具有良好的流動性
2、藻酸鹽印模材料的彈性恢復性較差
3、我國國家標準和ADA規定藻酸鹽印模材料的強度不低于0.35MPa，通常為0.5~0.9MPa.
三）尺寸穩定性
1、水膠體缺點：體積不穩定
2、滲潤和凝溢
凝固后的藻酸鹽印模材料含有大量的水分，水分減少時印模的體積發生收縮干裂，凝溢；反之，接觸水后進一步吸水導致體積膨脹，滲潤。
3、印模制取完畢應立即灌注模型
四）與模型石膏的配伍性：
1、印模首先需用冷水沖洗去除唾液和血液，然后消毒。
2、灌制石膏模型前，應去除印模表面滲出物
3、石膏模型凝固后，應將模型和印模盡快地分離。
五）可消毒性：在調和時水中加入消毒劑，噴霧消毒，2%強化戊二醛或1%次氯酸鈉浸泡10-30分鐘，體積變化在0.1%以內 七、應用

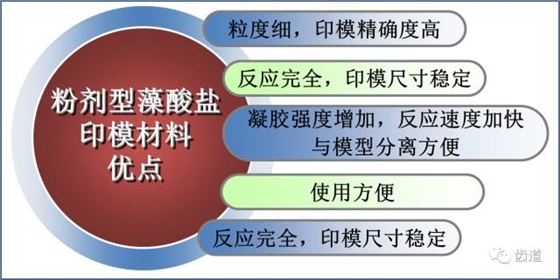

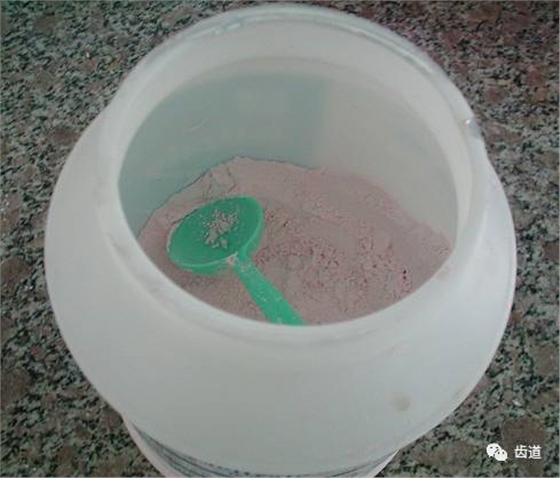

一）粉劑型的應用
1.按廠商說明書推薦的比例，水粉比2:1
2.調合時間：30～45s
3.印模在口中凝固1.5-2min取出，沖洗晾干后立即灌注，1小時后去除印模
4.注意消毒
5.材料貯存時防潮，密封及避免溫度過高
二）糊劑型的應用

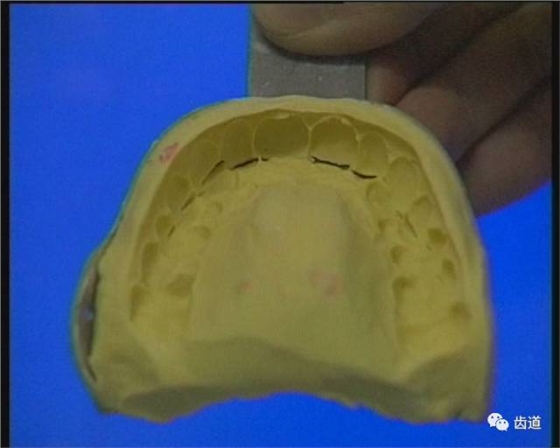

取制印模時，按糊劑與膠結劑體積比1:1～2:1在橡皮碗內均勻攪拌，裝入印模托盤，放入口腔3～5分鐘凝固后，取出即成印模
八、藻酸鹽類印模材料使用七大注意事項 調拌工具要清潔 調拌比例應適當 調和時間應適當 調拌方法有講究 取模操作要規范 立即灌注模型 貯存應注意
來源于齒道
