品牌：高斯邁

扭力扳手說明書

【產品名稱】扭力扳手

【型號規格】DS-500

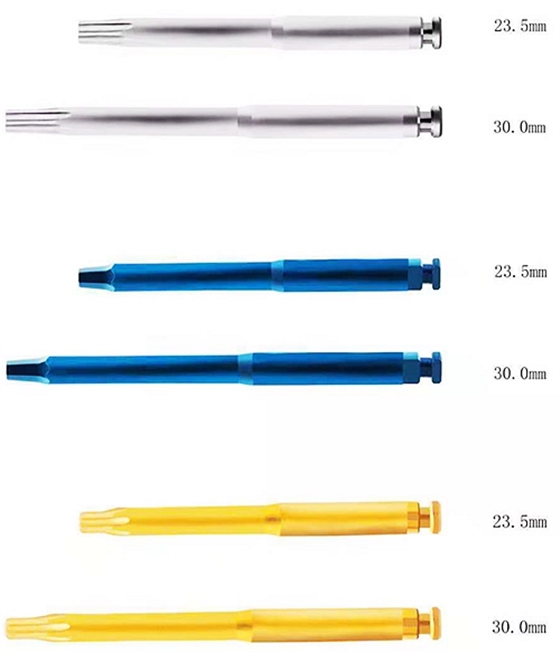

【產品結構】由扭力扳手和螺絲起組成。

【預期用途】可用于種植體植入后，安裝基臺，牙冠，取模等。

【安裝和使用說明】

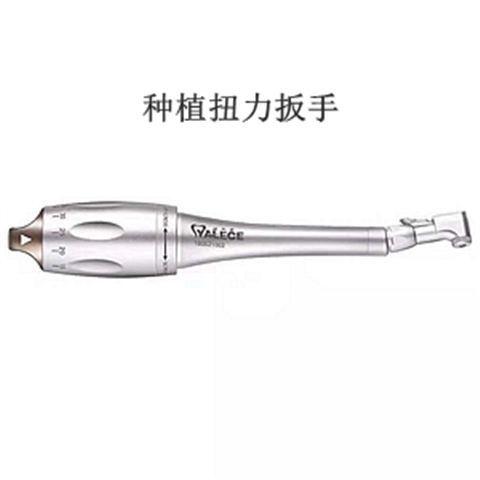

產品各部位介紹如圖1

圖1

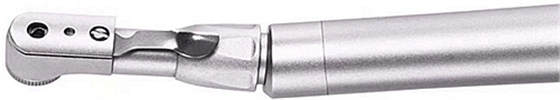

1. 將螺絲起卡位栓逆時針向外推出（圖2），然后將螺絲起插入螺絲起座，螺絲起插入有防呆設計，需按一定方向才能完全插到位。螺絲起到位后順時針推螺絲起卡位柱卡住螺絲起（圖3）

圖2

  圖3

2. 旋動旋鈕，使扭力指示標記到需要的扭矩刻度處。DS-500扭力扳手有10N.CM，15N.CM，20N.CM，25N.CM，30N.CM，35N.CM等 6個扭矩輸出檔位可調節，圖4示例輸出扭矩15N.CM。

圖4

3. 將螺絲起放入螺絲孔內，左手捏住曲柄，并向下壓使螺絲起靠緊螺絲。右手緩慢順時針旋動手柄即可擰緊螺絲。反之，逆時針旋動手柄即可以擰松螺絲。擰緊螺絲時，當聽到“咔”的一聲，即表示輸出扭力進行保護。扭力扳手不會輸出過大的扭力。

【產品性能】扭力扳手的報訊裝置達到預置扭矩時，必須能夠清晰的報訊。

【清潔和滅菌】該產品為非無菌包裝，可重復使用。使用前須清潔和消毒。使用后，將可拆螺絲起座和螺絲起從扳手主體拆下。如圖5。

圖 5

在溫水下徹底清潔各個部件。目視檢查部件，待部件完全干燥后，在132℃-135℃（270℉-275℉）的溫度下進行3分鐘的蒸汽滅菌。

【產品維護和保養方法】

1. 使用前，請檢查本產品，確保扳手的正常使用。

2. 反復使用時，請注意按本說明書的“清潔和滅菌”進行清潔消毒。

3. 本產品請不要保存在高溫潮濕，有灰塵的環境中，并避免日光直接照射。

【儲存和運輸條件】

儲存溫度20℃~40℃, 相對濕度40%-80%。運輸過程中不能淋雨，按包裝盒提示向上擺放。

【注意事項】

1. 殘留在扳手中的血液可能導致其不能正常工作。每次使用后，應徹底清潔扳手可拆頭部。

2. 切勿超過基臺螺絲的建議最大修復擰緊扭矩，基臺過度擰緊可能導致螺絲破裂。

3. 產品壽命終結如需進行報廢，請按照國家對此類產品的相關要求進行處理。

4. 本產品生產及使用過程都不會產生對人體或環境有害的物質。

5. 使用本產品的操作人員，應該是具有相應執業資格和接受過產品操作培訓的專業人員。使用前，應再次仔細閱讀本說明書所有內容。

6. 本產品只能按照其預期用途進行操作使用。

7. 扭力扳手屬于牙科種植專用工具，我們不建議也不允許用戶或其他非我司授權的人員自行拆裝。

【使用期限】5年（5000次）
