^{_{由于全瓷類修復體、貴金屬修復體的不斷普及，對粘接技術的要求也越來越高。目前的粘接技術是口腔行業的一個熱點，而粘接技術絕非原來的磷酸鋅/聚羧酸鋅/玻璃離子水門汀等簡單粘接步驟。。。對于粘接的要求除了粘接強度以外，涉及到的其它要求還包括粘接系統的遠期性能，顏色匹配，聚合要求。。。特別對于樹脂類粘接系統，根據不同修復體的特性，對粘接前的基牙和修復體粘接面的處理顯得尤為重要！本人總結一下各類修復體粘接面的處理要求（本文只針對樹脂型粘接劑）——}}

    ^{_{1，非貴金屬內冠/烤瓷金屬內冠表面的處理：處理劑一般為“磷酸酯”成分，其可以處理鎳鉻合金，鈷鉻合金，鈦金屬等非貴金屬表面，在其表面形成金屬氧化層，可以和樹脂類粘接劑形成化學結合。}}

    ^{_{2，貴金屬表面處理劑：如金合金表面處理劑一般為“硫代磷酸酯”成分，通過處理以后的貴金屬表面可以和樹脂類粘接劑發生有效的化學結合。}}

    ^{_{3，烤瓷/鑄瓷（以二氧化硅為主要成分）表面處理劑：一般為“硅烷偶聯劑”。通常需要先行氫氟酸處理這類瓷表面，然后進行硅烷處理，處理后的表面通過粘接劑一側和二氧化硅形成化學結合，一側和樹脂水門汀形成化學結合。}}

    ^{_{4，氧化鋁和氧化鋯表面處理：處理劑一般含有“磷酸酯”成分，由于氧化鋁和氧化鋯內冠表面很難獲得化學粘接，常規的瓷處理劑（硅烷偶聯劑）不能夠使其表面硅烷化，目前一些研究報道證實“磷酸酯”類粘接性單體“MDP”可以與其表面形成有效的化學結合。}}

     ^{_{因此，當我們選用一種樹脂類粘接劑時，我們應關注它的成分。有些粘接系統中其樹脂水門汀中就含有“磷酸酯”成分，有些產品中配有“硅烷偶聯劑”和“硫代磷酸酯”。。。這對我們的臨床應用提供了幫助。}}

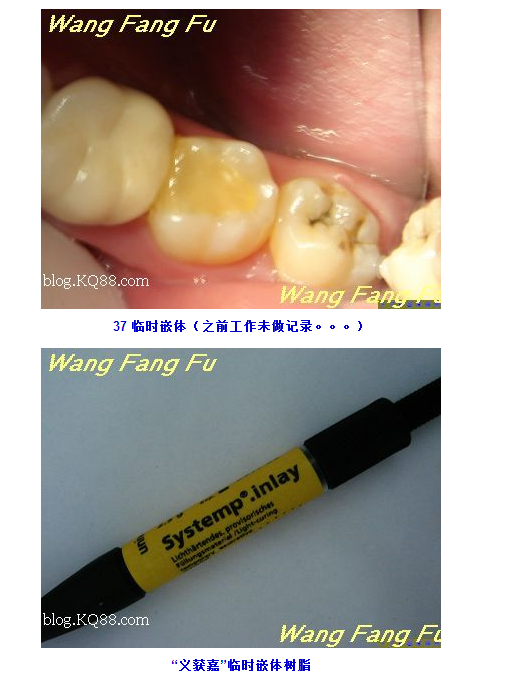

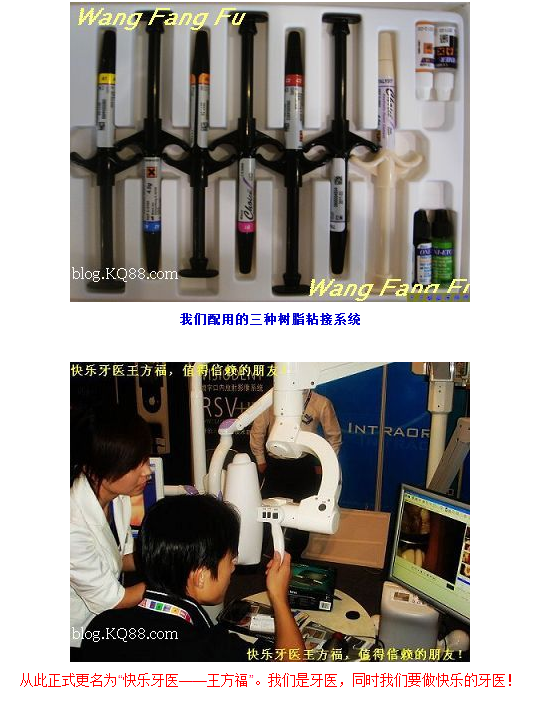

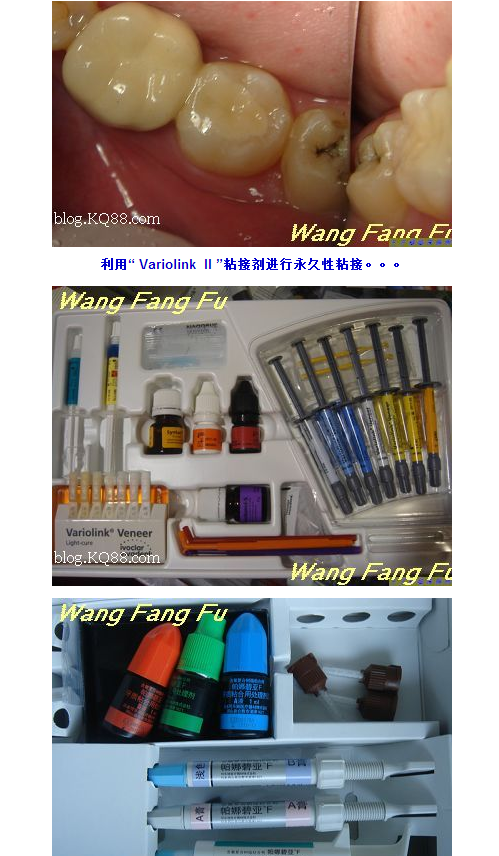

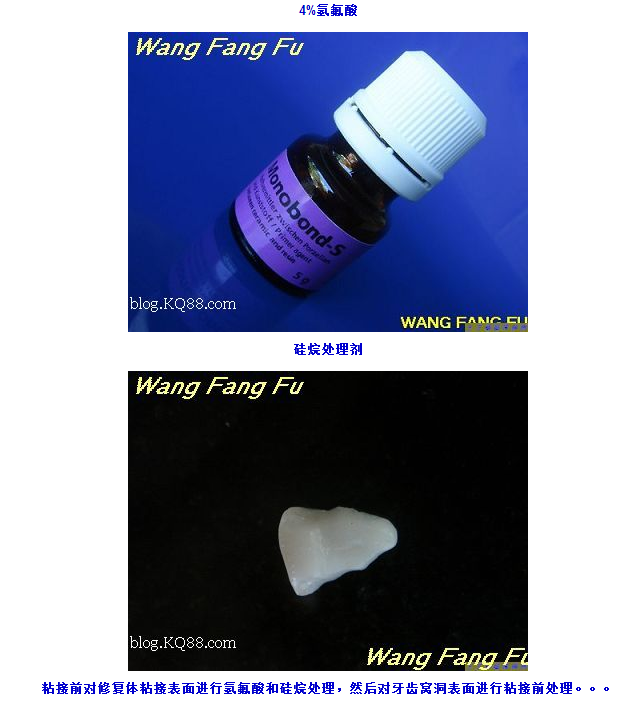

本人近期完成的鑄瓷嵌體病例粘接步驟——

來源網絡
