藻酸鹽印模材料是一種彈性不可逆的水膠體印模材料。它具有良好的流動性、彈性和可塑性，與模型材料不發生化學變化，短時間內尺寸變化不大，使用方便等優點，價格優廉，是目前臨床使用最廣泛的一種印模材料。目前，大多數臨床醫生都會選擇這一種藻酸鹽材料來制取口腔內印模，達到完成修復的目的。

關于藻酸鹽印模材料，我個人接觸還是比較多的，因為剛開始自己的取模技術不是太好，有些時候會存在這樣那樣的問題，所以自己也虛心請教了一些專門做修復方面的老師，指點迷津。當然了三人行必有我師，關于藻酸鹽類材料使用，自己有一些愚見，望各位同行能夠指點，感激不盡。

一、唾液問題。

備完牙，排完齦后，工作區取模前最好能將該區域唾液盡可能減少，一般情況可用三用槍輕輕吹干，或者用小棉球捻干，這樣做是排氣，減少氣泡的產生，如果唾液比較多則不利于印模材料的滲入，同時有唾液的存在，會形成一個密閉的小空腔，從而影響印模的準確性。

二、調和問題。

藻酸鹽的固化會隨水溫、室溫的高低而變化，溫度高，總工作時間、固化時間會相應縮短;也會隨水的PH值而變化，PH值小固化時間縮短，所以建議用PH=7、23℃的蒸餾水來調和。很多時候，我們的醫生在診室尤其是夏天，如果沒有空調的話，溫度高，凝固快，通常會手忙腳亂，顧此失彼，從而取出來的模型就存在很多問題。

三、調和水粉的先后順序。

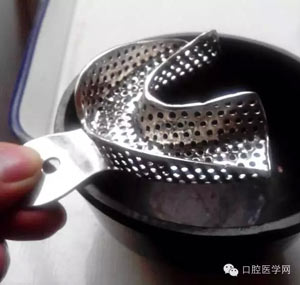

調和的時候，先放水再放粉，這跟灌石膏的方法一樣，水粉先后放的順序不同，其調和后的效果不一樣。先粉后水調的，不均勻，氣泡較多;先水后粉調的，均勻，氣泡少。目前絕大多數臨床醫生是不這樣調和的，畢竟有時很難掌控那個度，水多或者粉多，都會弄得很麻煩，在這里我們可以使用齒科藻酸鹽印模材料自帶的粉勺跟量杯，按照所需的多少比例來調和，以免造成不必要的浪費。

四、調和的程度。

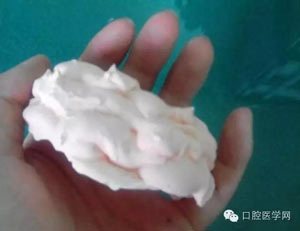

調和時，我個人建議最好能調成奶油狀，這個狀態下，不稀不稠，藻酸鹽的性能達到最佳，能滲透到各個組織面。當然了這個沒有絕對，有些醫生喜歡稠一點，這也沒問題，但是要注意操作時間，保證在材料凝固前，能取得完整清晰。

五、必要的解釋說明。

取模前，應該詳細跟患者說明取模時有啥不適，盡量讓患者放松，告知他(她)該材料對身體無害，只需配好好自己，放松肌肉即可。加印模材料到托盤時要注意，不加太多，剛好與托盤相平即可，過多了印模材料會往后擠，從而引起咽反射明顯。印模材料凝固后，從口中取出來，用清水輕輕將其沖洗干凈，并輕輕甩干，也可以用氣槍隔一定的距離吹干，如果不能立即取模的，可以用濕毛巾蓋在上面，減少其形變的時間，并爭取盡快灌模。

六、取模或者灌模先上頜還是下頜？

這個沒有絕對標準，我的原則是取模先取非工作模，灌模先灌工作模，我的出發點是考慮工作模的穩定性，減少誤差以及形變。

七、印模的檢查修整。

整個牙列牙合面的印模必須清晰，無氣泡、缺損等缺陷，保證模型咬合時的精確，印模牙槽骨部分整體也須有一定的深度，保證模型的強度。同時檢查一下，印模材料與托盤是否有脫離。

八、工作模的灌注及振蕩。

取完印模就得開始灌了，灌模前按照比例調好石膏(先水后粉)，最好能采用真空攪拌。先灌工作模，少量多次加入石膏，讓石膏由高處向低處流，用小器械(探針、蠟刀)引導石膏流入細小的空間以防止出現氣泡(振蕩時，可在橡皮碗上振蕩，一來這樣流出來的石膏又可再利用，二來又可以保持桌面清潔)，特別注意的是如果選用振蕩為人工振蕩(有振蕩器最好)，切勿用力過猛，否則容易導致模型形變，振蕩時的位置也要選好(托盤柄部)，這樣振蕩的時候就不會受力過大，從而減少形變的可能。

九、非工作模的灌注。

對于非工作模，它只是起對咬合關系用，因此，我們可以采用普通石膏來灌注。我常采用以下兩種方法：1超硬石膏與普通石膏混合，這樣就可以減少普通石膏的凝固時間，靈活性更強。2.底層選用超硬石膏，表層用普通石膏加厚，這個就要看自己哪個方便操作了。如果你是在私人診所或者醫院工作，老板或者管事的，看到后，心里也會認為你是個會為團隊省錢省材料的人，或許從后你就因此而得到提拔呢!

十、灌模的厚度。

一般來說，灌到牙頸部上1CM即可，很多臨床醫生，都喜歡灌的厚厚的一大塊，生怕取模時把石膏弄斷，其實你應該相信超硬石膏，只要不要太薄，一般不會斷，灌得時候將非牙位區有倒凹的地方去除，這樣取石膏模型的時候就容易得多。如果灌得多的厚的話，常常會浪費掉，你送到加工廠給師傅，師傅還要修正、做代型、上代型釘等等。

(灌太厚了)

十一、取模后的處理。

取完模后，注意工作臺的清潔以及患者口中殘留的藻酸鹽，告知患者漱口漱干凈，同時粘在臉上的藻酸鹽對著鏡子擦拭掉，完善好后續工作。

來源：KQ88
