注油機 QUATTROcare PLUS 2124A

（一）安裝噴霧罐

當您安裝或者替換噴霧罐時，請戴護目鏡。

請留意噴霧罐上的安全數據表。

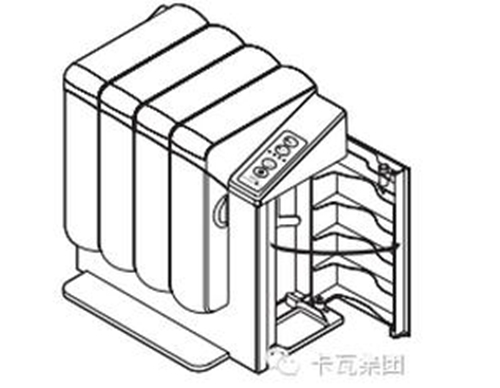

1. 打開注油機的側門。

2.將固定架往外拉，呈斜向位置方便安裝噴霧罐。

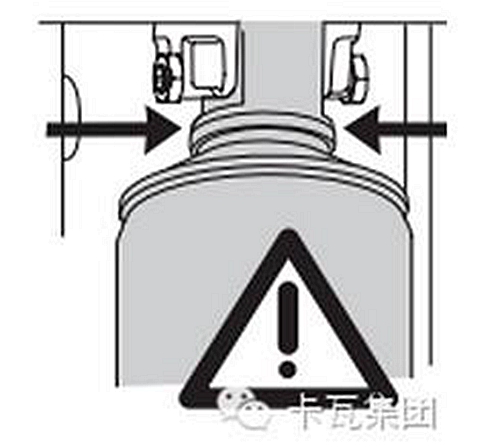

3.如圖示方向將噴霧罐放到固定架上，瓶口對準螺旋紋借口。

4.雙手握住噴霧罐以箭頭所示方向（順時針方向）擰緊。

注意：只有KaVo原裝的噴霧罐才能在注油機上正常使用。

5.檢查螺紋連接是否正確。

注意：可以通過視覺，觸覺，聽覺判斷噴霧罐安裝是否到位，有無泄漏。

6.將噴霧罐和固定架一起推回到垂直位置。

7.關上注油機的側門

(二)取下噴霧罐

1.打開注油機的側門。

2.將噴霧罐和固定架往外拉。

3.雙手握住噴霧罐，沿逆時針方向將噴霧罐旋下。

4.關上注油機的側門。

(三)控制面板

(四)打開前門蓋

1. 抓在前門蓋左右兩側的凹槽，向外拉開，并使前門蓋平放于桌面

（五）安裝手機

1. 將KaVo快接式手機安裝到最右邊的MULTIflex高速噴嘴上，確保安裝到位。






2.將低速直手機和彎手機安裝到低速手機注油噴嘴上（具體位置請對照實物，一般是左邊三個或中間兩個)。

3.如果您有KaVo可拆卸機頭的低速彎手機，可通過特制的噴嘴（0.411.7941)將可拆卸機頭也安裝到注油機上注油。

關上前門蓋。

（六）開始注油

主開關開啟的時候，LED燈③會亮。

1.按下開始按鈕⑤。

注油過程結束后，連接了手機的噴嘴對應的LED燈③會亮，并有聲音信號提示。此時可打開前門蓋取下手機。

注意

噴霧罐指示燈①亮起時，表示噴霧罐已經空了或者噴霧罐安裝有問題。

注意

注油機QUATTROcare PLUS 2124 A只有配合KaVo原裝的噴霧罐才能正常使用。

2.打開前門蓋，LED指示燈會自動熄滅。

（七）取下手機

注意

在取下手機前，先將手機表面擦拭干凈。

1. 按照噴嘴的長軸方向取下高速手機。




2.取低速手機時，大拇指先按住閂鎖，同時其余手指握住手機并沿噴嘴長軸方向往外取下手機。

3.取可拆卸機頭時，左手往回推住噴嘴，右手取下機頭。

（八）夾針系統的維護

1.關上前門蓋，按住夾針系統按鈕④至少3秒鐘，直到噴霧罐指示燈①連續閃爍3次,此時設備進入夾針系統注油模式。

2.把夾針系統注油的小噴嘴安裝到KaVo高速快接手機噴嘴（最右邊那個）上，手機機頭裝車針的洞對準小噴嘴的口并按緊，按下注油開始按鈕，等待注油結束。

注意

給夾針系統注油時，用紙巾抱住機頭后蓋，以防油噴到人身上或其他地方。

注意

退出夾針系統注油模式。

方法1：按一下噴嘴下面的觸控擋板，即回到普通模式。

方法2：3分鐘無任何操作，設備會自動調換到普通模式。
