義獲嘉偉瓦登特公司的IPS e.max系統無人不知無人不曉，其杰出的美觀性和仿真性已成為為嵌體、全瓷冠和貼面等間接修復體的標準，是操作簡便、美觀實用的理想結合。

這么好的材料，當然要有最好的修復體，而貼面就是這樣一種修復體。作為鑄瓷材料的專利擁有者，義獲嘉偉瓦登特公司也有自己的一套完整系統用于粘結貼面——Variolink N多功能美學水門汀。

1,產品介紹

Variolink N多功能美學水門汀

美學雙固化/光固化樹脂水門汀Variolink N 是一款經過多年試驗，臨床檢驗并多次得到國際承認的水門汀粘固系統。具有高度美學粘固、顏色豐富，效果穩定和?高度X線阻射，便于檢查的優點。

Variolink N 系統專門滿足間接修復體美學粘固的需求，擁有杰出的臨床效果，主要適用于間接全瓷修復體。

例如：

貼面

嵌體/高嵌體

全冠

不含金屬的全瓷橋

?IPS 易美系統二矽酸鋰修復體（LS2）

?IPS Empress系統的白榴石修復體

?玻璃加強型纖維樁

Variolink N多功能美學水門汀已經到貨啦，有需要的朋友可以聯系我們選購。

2,相關產品

1、Variolink N專業套裝

2.Variolink N 試戴糊劑

3. IPS Ceramic Etching Gel 5%氫氟酸

3,操作方法

接下來跟大家科普一下它的操作方法，好東西用了才知道呦~

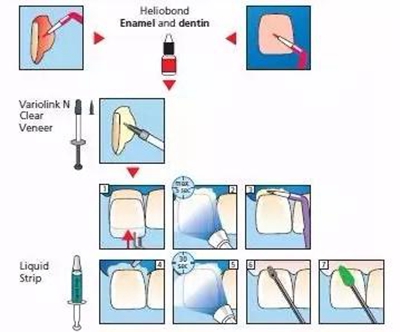

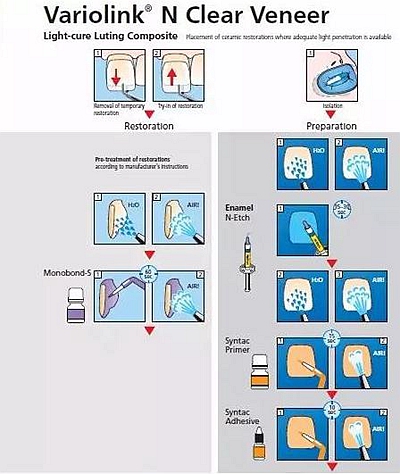

先來看一下流程圖：

接下來用病例來講解步驟：

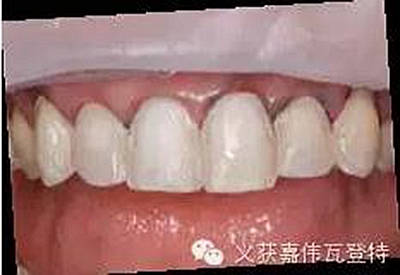

1. 去掉暫時修復體，使用不含氟的拋光膏Proxy fluoride-free（義獲嘉偉瓦登特）清潔拋光，沖洗吹干。

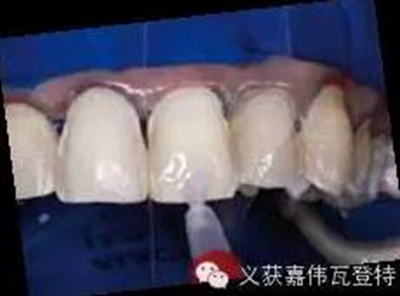

2.為了獲得更好的美學效果，建議使用Variolink N 配套的試戴糊劑，顏色確認后用水槍將試戴糊劑徹底清洗干凈，并用氣槍吹干牙體組織。

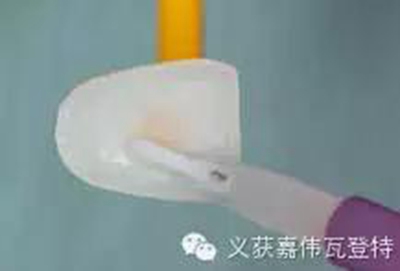

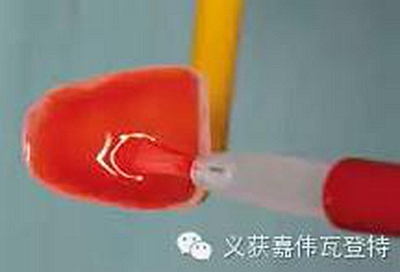

3.修復體的處理：使用5%氫氟酸IPS Ceramic Etching Gel（義獲嘉偉瓦登特）處理e.max貼面20秒（如果使用長石質玻璃陶瓷，酸蝕時間請延長到60s），清水完全將氫氟酸清洗干凈，并吹干修復體。

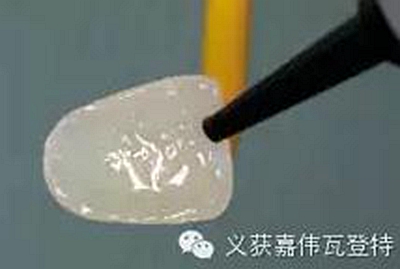

4.使用全能處理劑Monobond N 在修復體組織面，確保反應時間達到60s后充分吹干。在此基礎上可以涂布薄薄一層Helibond（義獲嘉偉瓦登特），有助于后期樹脂水門汀的充分擴散。

5.使用橡皮障隔離術區，橡皮障選用OptraDam（義獲嘉偉瓦登特），最好隔離術區后將牙體組織再次清洗吹干。注意：牙體組織不要吹的過干。

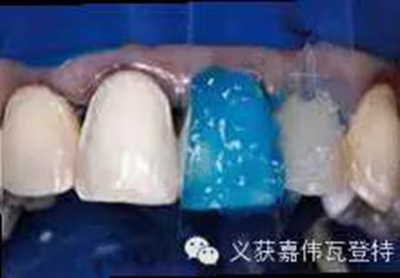

6.使用37%的磷酸凝膠N-Etch(義獲嘉偉瓦登特)酸蝕釉質表面，確保磷酸酸蝕的時間，在牙釉質的話是15-30s；牙本質酸蝕時間是10-15s。

7.將磷酸凝膠徹底清洗干凈，確保用水清洗的時間至少達到5s。如果牙本質暴露，確保牙本質不要吹的過干，保證微濕粘結。

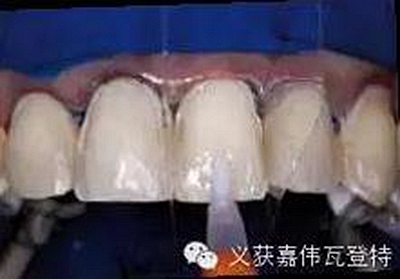

8.將牙本質處理劑SyntacPrimer（義獲嘉偉瓦登特）使用毛刷在牙體組織表面輕刷15s。過量的Syntac Primer請吹均勻，使其充分揮發滲透。注意：此層不要清洗。

9.將牙本質粘結劑Syntac Adhesive（義獲嘉偉瓦登特）涂布在Syntac Primer表面，確保反應時間達到10s。之后氣槍吹干。注意：此層不要清洗。

10.將Helibond牙釉質粘結劑（義獲嘉偉瓦登特）涂在Syntac Adhesive表面，注意僅需要涂薄薄一層。注意：此層不要單獨光照固化，與水門汀一起固化。

11.將Variolink N純光固化部分樹脂水門汀注射到修復體組織面，如有必要也可將樹脂水門汀少量涂在基牙表面。然后，修復體就位，并保持穩定。

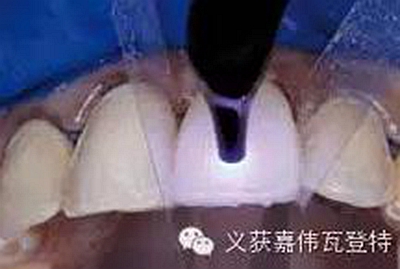

12.修復體就位并保持穩定。此時可以用光固化燈點式固化3-4秒。如果使用Bluephase N（1200mW/cm2，義獲嘉偉瓦登特），可以選擇LOW低強度模式的650 mW/cm2。溢出水門汀，可以在凝膠狀態輕松去除。

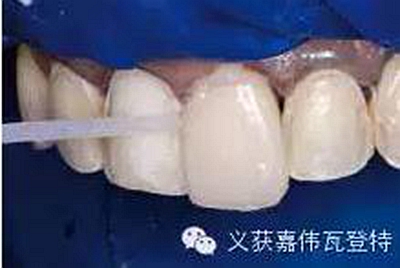

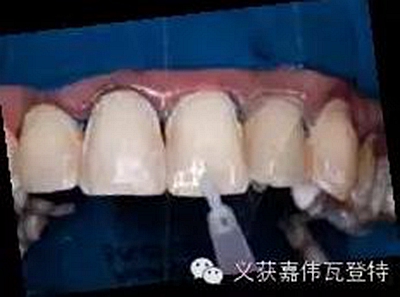

13.為了避免氧阻聚層的行成，在修復體邊緣使用氧阻聚劑Liquid Strip封閉邊緣。

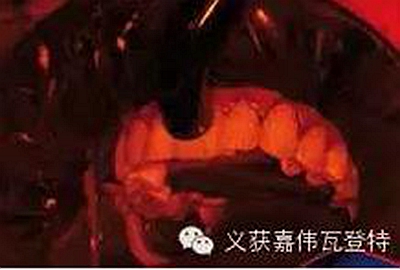

14.如果使用光強為800 mW/cm2的光固化燈，那么每mm厚度的全瓷修復體和每個面至少保持10s的光照時間。然后，將氧阻聚劑去除。

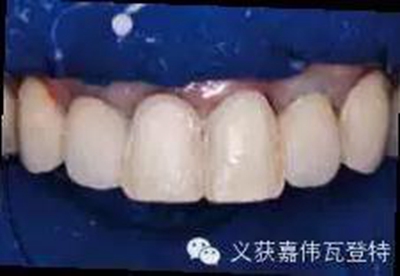

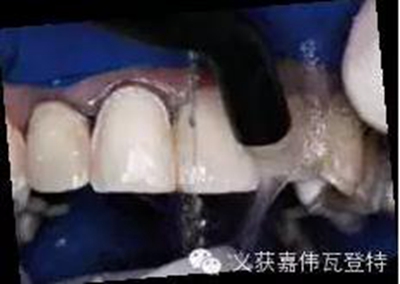

15.最后固化完成后，可使用拋光條修整鄰面。修復體邊緣可以使用拋光杯Astropol或OptraPol（義獲嘉偉瓦登特）進行邊緣拋光。

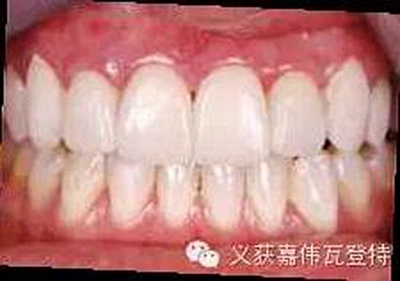

來源:偉嘉華牙科器材
