流動性、彈性、可塑性

與模型材料不發生化學變化

尺寸變化不大

使用方便

價格低廉

國內應用最廣泛

ThemeGallery  is a Design Digital Content & Contents mall developed by Guild Design Inc.

一）藻酸：無水D-甘露糖醛酸的聚合體

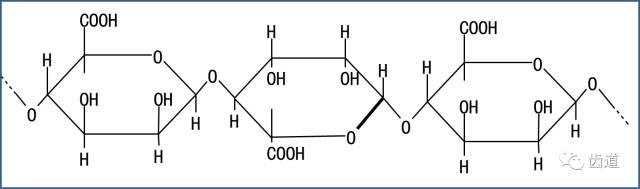

D—甘露糖醛酸結構式

D—甘露糖醛酸結構式

二）藻酸鹽：藻酸與堿反應 NaOH/KOH

1、與水反應 溶膠

2、溶膠黏稠與分子量成正比

3、加入輔助材料

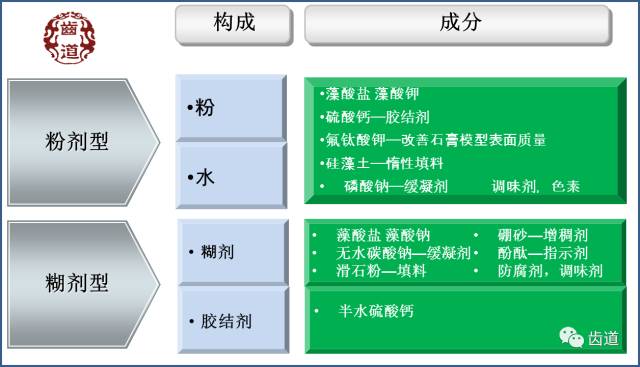

三）填料

四）緩凝劑

Na2CO3+CaSO4 →Na2SO4+CaCO3↓

五)、其它成分

一）凝固時間

1、指材料開始調和直至獲得必要彈性以便分離取下模型的時間

2、快凝型印模材料：工作時間不小于 45s, 凝固時間1～2 min

常規型印模材料：工作時間不小于 60s, 凝固時間2～4.5  min

調和后都必須放在托盤內并迅速取模；

3、ADA標準規定室溫20~22度，藻酸鹽印模材料的凝固時間為2-5分鐘。

二）流動性、彈性及強度

尺寸穩定性

1、藻酸鹽在調拌合適時在溶膠狀態具有良好的流動性

2、藻酸鹽印模材料的彈性恢復性較差

3、我國國家標準和ADA規定藻酸鹽印模材料的強度不低于0.35MPa，通常為0.5~0.9MPa.

三）尺寸穩定性

1、水膠體缺點：體積不穩定

2、滲潤和凝溢

凝固后的藻酸鹽印模材料含有大量的水分，水分減少時印模的體積發生收縮干裂，凝溢；反之，接觸水后進一步吸水導致體積膨脹，滲潤。

3、印模制取完畢應立即灌注模型

四）與模型石膏的配伍性：

1、印模首先需用冷水沖洗去除唾液和血液，然后消毒。

2、灌制石膏模型前，應去除印模表面滲出物

3、石膏模型凝固后，應將模型和印模盡快地分離。

五）可消毒性：在調和時水中加入消毒劑，噴霧消毒，2%強化戊二醛或1%次氯酸鈉浸泡10-30分鐘，體積變化在0.1%以內

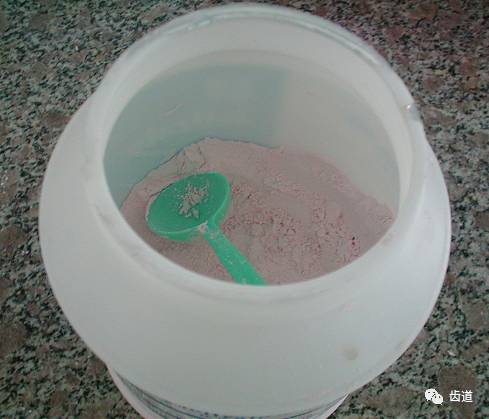

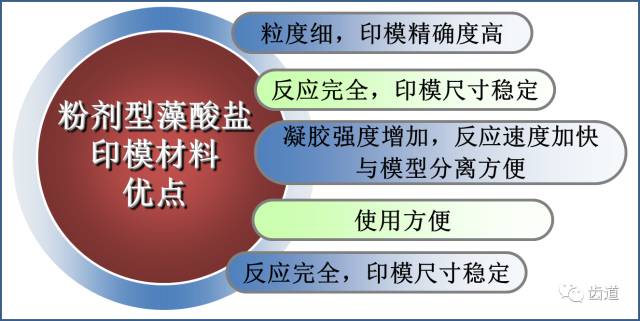

一）粉劑型的應用

1. 按廠商說明書推薦的比例，水粉比2:1

2. 調合時間：30～45s

3. 印模在口中凝固1.5-2min取出，沖洗晾干后立即灌注，1小時后去除印模

4. 注意消毒

5. 材料貯存時防潮，密封及避免溫度過高

二）糊劑型的應用

取制印模時，按糊劑與膠結劑體積比1:1～2:1在橡皮碗內均勻攪拌，裝入印模托盤，放入口腔3～5分鐘凝固后，取出即成印模

來源于齒道
