摘要：近年來，數字化技術在正畸正頜領域發展迅速。數字化定點設計、術前模擬手術分析、光學掃描、數字化牙合板以及數字化導板等應用越來越多，數字化技術日趨成熟。然而，很多正畸醫生在術前矯治中往往只關注單一的牙齒排列，缺乏顱頜面三維立體輪廓概念，與后期的正頜外科手術脫節，增大了二期正頜手術的難度，同時也難以達到面部輪廓美學及咬合生理功能的滿意效果。文章就如何從正頜外科角度指導術前正畸進行闡述，希望正畸醫生在術前正畸過程中建立面部輪廓美學及咬合生理功能的大局觀，避免只局限于關注牙齒的排列矯治。

關鍵詞：數字化技術；牙頜面畸形；正頜外科；術前正畸

牙頜面畸形是口腔頜面外科中常見疾病，患者常伴發較嚴重的面部形態異常和咬合功能障礙［1-2］。單純的正畸代償治療往往無法矯正骨性畸形，難以獲得較為滿意的效果，因此需要正頜外科的介入，以獲得完美的面部美容效果和咬合功能。由于正頜外科手術過程中需對上下頜骨長、寬、高三維方向進行整復，還要兼顧上下牙軸方向以及顳下頜關節狀態等因素，這就要求正畸醫生術前從三維角度對牙齒排列位置進行相應的矯治配合。目前，借助二維方向的頭影測量技術已遠遠無法達到正頜外科手術的要求，對面部整體的輪廓美學如何設計更無從談起。因此，利用數字化技術進行三維方向定點測量，模擬正頜外科手術的方法應運而生［3-5］。本文強調利用數字化技術模擬正頜外科手術，對比術前、術后牙齒排列情況的改變，從而對正畸醫生如何進行術前矯治提供相應的指導。

1987年，Hemmy首次報道將三維重建技術應用于顱頜面外科，開啟了數字化技術在顱頜面應用的先河。近年來，隨著計算機技術和數字醫學的飛速發展，一系列數字化軟件（Mimics、SurgiCase、Proplan和Simplant等）應運而生，同時結合激光掃描、3D打印等技術使數字化正頜外科模擬設計日趨成熟。在正畸領域，隨著影像學技術的進步，數字化研究方面也取得了較大的發展。有學者研究探討了三維測量技術在正畸學中的應用，認為與傳統的定點描記相比具有更大優勢，且可對正畸術前矯治方案設計提供相關依據［6-11］。中國醫科大學附屬口腔醫院自2010年起開展利用數字化技術在正頜外科進行模擬預測，在數字化醫學的開發及正頜外科的應用方面積累了一定的經驗。正畸正頜聯合治療中心自2015年成立以來，開展數字化支持下的術前正畸治療，從正頜外科角度指導正畸醫生進行牙齒排列，取得了良好的治療效果。

1，目前常用術前正畸測量方法

傳統的X線頭影測量技術一直是口腔正畸臨床診斷、治療、設計及科學研究工作的重要手段。此方法拍攝簡便、費用低廉，且能同時顯示軟、硬組織，因而得到了廣泛應用。但其反映的是頭顱部結構的二維影像，存在三維立體空間體現不足、部分標志點定位不準以及圖像易變形失真等問題。對顱面部而言，軟組織、骨骼、牙列咬合狀態是構成顱頜面部的3個元素，而頭影測量片上無法同時考慮這3個元素。隨著三維CT的發展以及數字化技術的進步，在三維方向上進行定點分析逐漸成為研究熱點。具體原理是將CT的DICOM數據導入到數字化軟件中，在三維方向上構建面部軟組織、上下頜骨和牙列模型，在此基礎上進行定點分析。即便如此，很多正畸醫生仍然只關注牙齒關系的去代償排列，缺乏對整個顱面部畸形大局觀的考慮，因此導致矯治后的牙軸及牙合平面情況與術中頜骨移動不協調，造成術后效果不佳。在這里我們強調，要利用數字化外科技術從正頜外科的角度預測模擬術前正畸的牙齒調整狀態，采用逆向思維的方式解決這一問題。

2，利用數字化技術從正頜外科角度指導術前正畸

2. 1正頜外科術前測量參數指標

臨床采用眶耳平面、正中矢狀面以及冠狀面作為基準平面建立三維坐標系統。眶耳平面定義為兩側耳點中點與兩側眶下點所構成的平面；正中矢狀面定義為通過鼻根點和枕骨大孔點且垂直于眶耳平面；冠狀面定義為通過鼻尖點同時垂直于上述兩個平面（圖1）。

對于嚴重不對稱畸形患者，還要結合眶上點、瞳孔連線作為基準參考平面綜合評判。

2. 2    如何從正頜外科角度進行術前正畸矯治

正頜外科中選擇單頜手術還是雙頜手術，無論對患者還是外科醫生而言都是一個非常關鍵的問題?；颊咚P心的是手術創傷大小，醫生所關心的是手術效果。由于頜面部及顳下頜關節的特殊生理結構，在正頜外科手術咬合關系的重建中，決定下頜骨位置關系的往往是上頜骨位置關系的確定，因此，上頜骨的牙列矯治方案顯得尤為關鍵。

術前正畸總體上分為3個步驟：

先讓患者拍攝上下頜骨的三維CT，將DICOM數據輸入數字化軟件中進行建模，重建出上下頜骨及軟組織的形態，通過掃描技術采集牙列數據，導入重建的頜骨數據中完成牙齒與頜骨的匹配。

（1）在數字化軟件上匹配上頜骨牙弓的對稱性，以前鼻棘點、切牙孔點、后鼻棘點所構成的矢狀面作為上牙弓的基骨正中面，兩側上頜的牙齒距該矢狀面距離相等，同時牙齒的連線垂直于該平面，還要兼顧牙軸方向。

（2）在數字化軟件中完成上頜骨的牙弓對稱性排列后，對顱骨進行三維方向定點測量分析，比對出頜骨畸形需要正頜手術調整的程度，進而模擬上頜骨需要進行的手術移動位置。在此基礎上維持牙弓的對稱性，開始計劃牙軸的調整方向。

（3）選擇上頜骨兩側第一磨牙和中切牙作為參考，根據頜骨移動距離和角度計算上頜中切牙和第一磨牙需要移動的角度。計算所得到的角度作為術前正畸過程中調整牙軸的數值參照，以保證骨塊移動后牙齒處于相對理想的位置。

在數字化軟件上，上頜骨移動主要集中在3個平面上進行，在不同平面上需要針對不同的測量參數值模擬移動上頜骨骨段，以滿足模擬設計的要求。

（1）矢狀面：測量上前牙牙軸與前顱底平面的角度以及咬合平面與眶耳平面所成的角度，綜合分析以確定是否進行上頜骨在矢狀面上的旋轉，上頜骨在移動時以矢狀方向上的某一點為中心進行旋轉，從而使牙合平面與基準平面平行。在術前正畸所進行的牙齒排列中，要考慮此旋轉產生的變化（圖2a）。

（2）冠狀面：測量左右側尖牙和第一磨牙至基準參照平面的距離（如眶耳平面），上頜骨移動時以設計的矢狀面某一點為中心旋轉牙合平面，以使牙合平面與基準平面平行。 因此，在術前矯治過程中要考慮到此旋轉所導致的牙齒變化（以中切牙和上頜第一磨牙為參照），尤其注意中切牙臨接點、鼻棘點與正中矢狀面所處的位置關系（圖2b）。

（3）軸位面：測量上頜骨兩側牙齒距參考基準平面（前鼻棘點、后鼻棘點、切牙孔點所構成的平面）的距離，術前正畸應調整兩側牙列的不對稱性，由此產生每顆牙齒距離冠狀參考平面的距離差值由正頜手術修正（圖2c）。

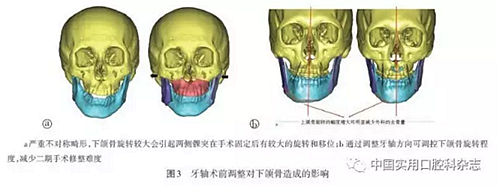

下頜骨牙齒術前矯治需要參考上頜骨進行排列，下頜牙軸方向以及上下頜前牙覆牙合覆蓋情況都應達到美學與功能上的要求。首先，由于下頜骨解剖學上的特殊性，必須考慮到關節的問題。尤其是針對偏頜患者，如下頜骨體部在手術過程中旋轉過大，勢必引起兩側髁狀突在手術固定后有較大的旋轉和移位，造成術后關節問題。因此，在保證下頜牙列與上頜牙列相匹配的前提下，一定要考慮下頜骨旋轉后長短骨段間所產生的位移和角度，盡量減少關節問題的出現（圖3a）。此外，上下牙列的咬合重建會影響偏頜畸形的下頜骨移動幅度，磨牙牙軸的調整在此過程中顯得尤為關鍵，進而深深影響下頜骨二期骨修整的量（下牙槽神經解剖位置限制）。術前正畸可針對上下磨牙牙軸方向進行一定調控，從而減少或增加下頜骨旋轉距離，在一定程度上可減少頦成型或二期手術修整難度（圖3b）。

綜上所述，從數字化正頜外科角度看待術前正畸，實際上是采用一種逆向思維方式，先將整個顱面部畸形恢復到正常位置，在上下頜骨正常的位置結構上評估牙齒移動的方向和距離，以指導正畸醫生對牙頜面畸形術前去代償、平整合、排齊牙弓牙列等矯治。借助于數字化醫療技術可讓正畸醫生在矯治過程中兼顧整個顱面部畸形的狀況，從面部輪廓美學角度對牙齒矯治做到最大程度的精準量化和細化，有的放矢地對患者進行治療。

來源：原創 楊鳴良 中國實用口腔科雜志
